Filtro a cinghia di pressione del vuoto cingolato LDZ

Struttura e principio di lavoro:

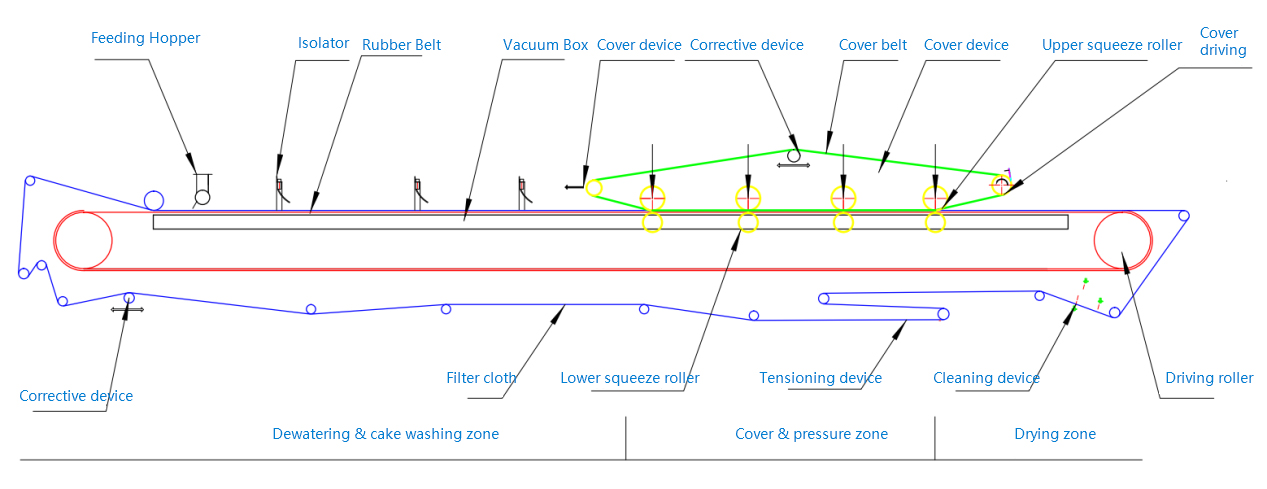

Struttura:

Il filtro a pressione del vuoto della cinghia cingolata è composto da un dispositivo di copertura della cinghia cingolata, cintura in gomma, scatola del vuoto, rullo di guida, supporti per cintura, tramoggia di alimentazione, dispositivo correttivo per panno filtrante, dispositivo di guida, dispositivo di pulizia del tessuto, compressione del rullo, strutture, Ecc. è un'efficiente attrezzatura per la separazione di solidi e liquidi che rende l'uso completo della gravità dei liquami, del vuoto, della pressatura del panno accoppiato e della compressione del rullo.

Principio di lavoro:

Come mostrato, la cinghia in gomma anulare è guidata da un motore di riduzione che funziona continuamente e il panno filtrante che si posa sulla cinghia di gomma funziona in modo sincrono. Il contatto del nastro in gomma con il tavolo scorrevole della scatola del vuoto (c' è una cinghia di attrito anulare tra la scatola del vuoto e il nastro di gomma, e l'acqua viene alimentata in esso per formare un sigillo d'acqua), quando la scatola del vuoto è collegata al sistema del vuoto, area del vuoto formata sul nastro di gomma, Il liquame è uniformemente distribuito sul panno filtrante dalla tramoggia di alimentazione, come il vuoto esistente, il filtro penetra nel tessuto filtrante e viene raccolto dalle scanalature trasversali sul nastro di gomma e scorre nella scatola del vuoto attraverso i fori al centro della cintura di gomma, Mentre la parte solida viene intercettata e diventa una torta filtrante su un panno filtrante. Il filtro nella scatola del vuoto viene scaricato dal separatore aria-liquido.

Mentre il nastro di gomma si muove, la torta entra nell'area di estrazione del filtro, l'area di copertura e l'area di asciugatura a rotazione. Nell'area di copertura, avvolgimento del panno filtrante superiore e inferiore insieme, formando un'area ad alto vuoto, mentre i rulli che nell'area di copertura e azionati da cilindri d'aria spremere la torta con una grande pressione lineare, massima rimuovere l'acqua dalla torta. Nell'area di asciugatura, la torta viene deinnaffiata ancora di più, alla fine, la torta si separa con la cintura al rullo di scarico della torta. E il panno filtrante rinnovato dal dispositivo di pulizia ripristina l'area del filtro dopo aver superato un set di rulli di supporto e un dispositivo correttivo.

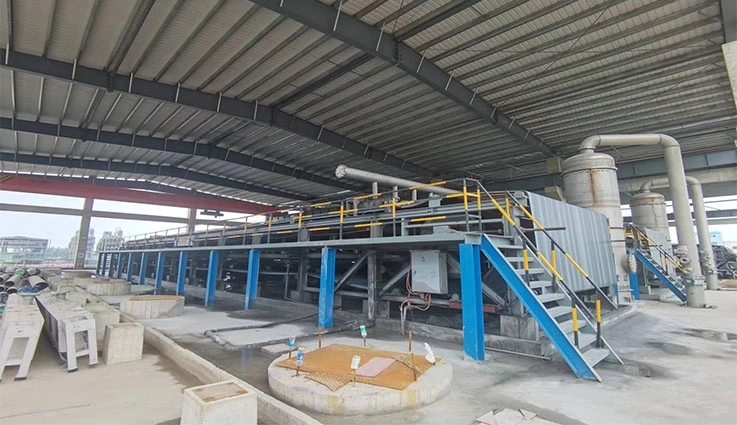

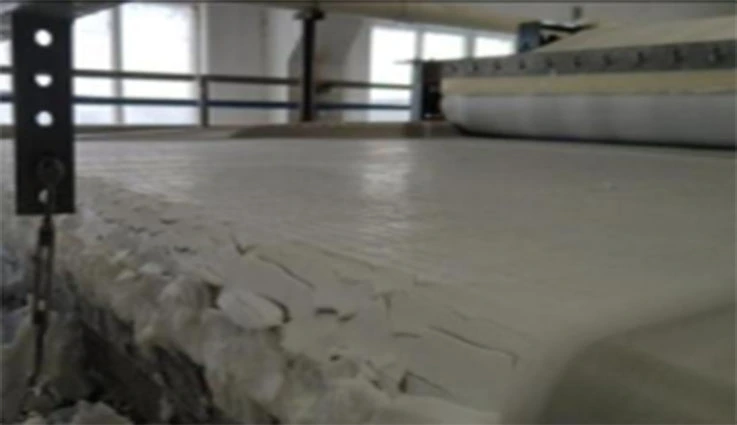

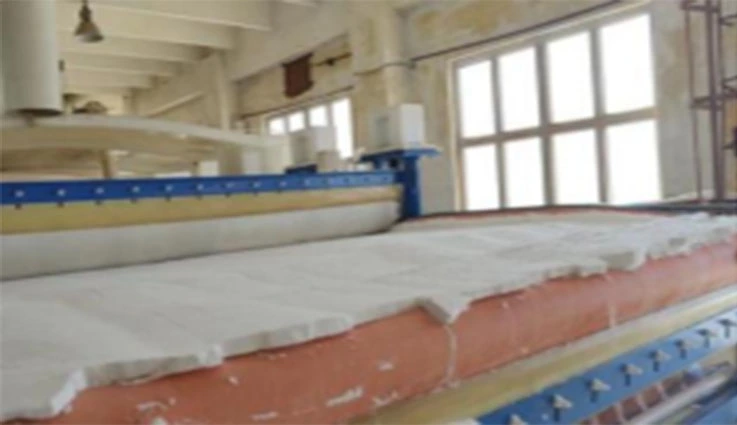

Utilizzo del sito del filtro a cinghia di pressione del vuoto cingolato LDZ
