DZG Belt Vacuum Ultra-High Pressure Filter

Introduzione dell'attrezzatura

Può essere utilizzato per varie filtrazioni industriali, rifiuti solidi industriali, sterili di miniera, gesso (fosfogesso, gesso di acido citrico, gesso di titanio, gesso di desolforazione), fanghi, pannocchia di mais, platycodon, scorie di medicina tradizionale cinese, prolia e altra disidratazione.

Contattaci

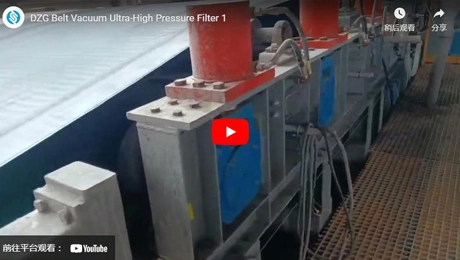

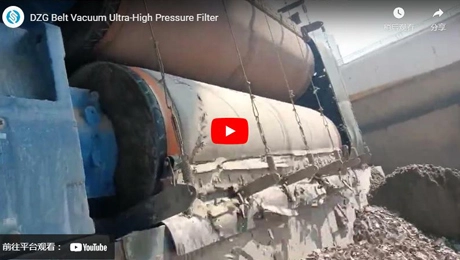

Video di DZG Belt Vacuum filtro ad altissima pressione

DZG Belt Vacuum filtro ad altissima pressione 1

Specifiche del filtro ad altissima pressione per vuoto a nastro DZG

Esempio: DZG20(8)-15/2000

Coperchio e pressurizzazione D- Crawler

Z- Vacuum

L-G-alta pressione

-Area di filtrazione 10-10 ㎡

-Area di copertura e pressurizzazione (8)-8 ㎡

Telaio 15-area di spremitura sottovuoto 15 ㎡

Telaio 2000-larghezza 2m.

Modello	Potenza Host (KW)	Lunghezza telaio (mm)	Larghezza telaio (mm)	Altezza telaio (mm)	Peso (T)	Consumo sottovuoto (m3/min)
GDZ5(4)-5/1000	5.5 11	13000	1600	2200	18	25
GDZ7.5(4)-5/1000	5.5 11	15500			20	32
GDZ10(4)-5/1000	5.5 11	18000			22	40
GDZ7.5(6)-10/1500	7.5 15	13000	2100	2400	25	45
GDZ11.25(6)-10/1500	7.5 15	15500	2100	2400	30	55
GDZ15(6)-10/1500	7.5 15	18000	2100	2400	35	65
GDZ10(8)-15/2000	11 22	14000	2100	2600	30	65
GDZ15(8)-15/2000	11 22	16500	2700	2600	35	75
GDZ20(8)-15/2000	11 22	19000	2700	2600	40	85
GDZ12.5(10)-20/2500	15 30	14000	3200	3000	45	80
GDZ18.75(10)-20/2500	15 30	15500			50	100
GDZ25(10)-20/2500	15 30	19500			55	110
GDZ15(12)-- 25/3000	18.5 30	14500	3700	3400	50	100
GDZ22.5(12)-- 25/3000	18.5 30	17000			55	120
GDZ30(12)-- 25/3000	18.5 30	19500			60	130
GDZ20(16)-30/4000	22 45	15000	4800	3800	70	125
GDZ30(16)-30/4000	22 45	17500			75	150
GDZ40(18)-30/4000	22 45	20000			85	175

Caratteristiche del filtro ad altissima pressione per vuoto a nastro DZG

Alto grado di automazione, può completare continuamente le funzioni di alimentazione, disidratazione sottovuoto, pressurizzazione, rotolamento, lavaggio in tessuto filtrante, ecc., con altissima efficienza produttiva.
Combinare il filtro a nastro sottovuoto, il filtro a pressa a nastro e il filtro a pressione (può essere chiamato una piastra continua e una filtropressa a telaio) tre in uno, massimo per rimuovere l'acqua.
Struttura ragionevole, basso tasso di guasto dell'attrezzatura, facile da mantenere.

Struttura e principio di lavoro:

Struttura:

La macchina è composta da una sezione di disidratazione pressurizzata rivestita sottovuoto e una sezione di disidratazione del rotolamento ad alta pressione sotto vuoto. La macchina è composta da tramoggia di alimentazione, cinghia di gomma, scatola sottovuoto, dispositivo di pressurizzazione di copertura, dispositivo di rotolamento ad alto vuoto, rulli di trasmissione e azionamento, panno filtrante, dispositivo di correzione della deviazione del panno filtrante, dispositivo di pulizia del panno filtrante, telaio e altri componenti. Utilizza il panno filtrante come mezzo filtrante per utilizzare completamente l'aspirazione sottovuoto e la disidratazione della pressa per ottenere una separazione solido-liquido.

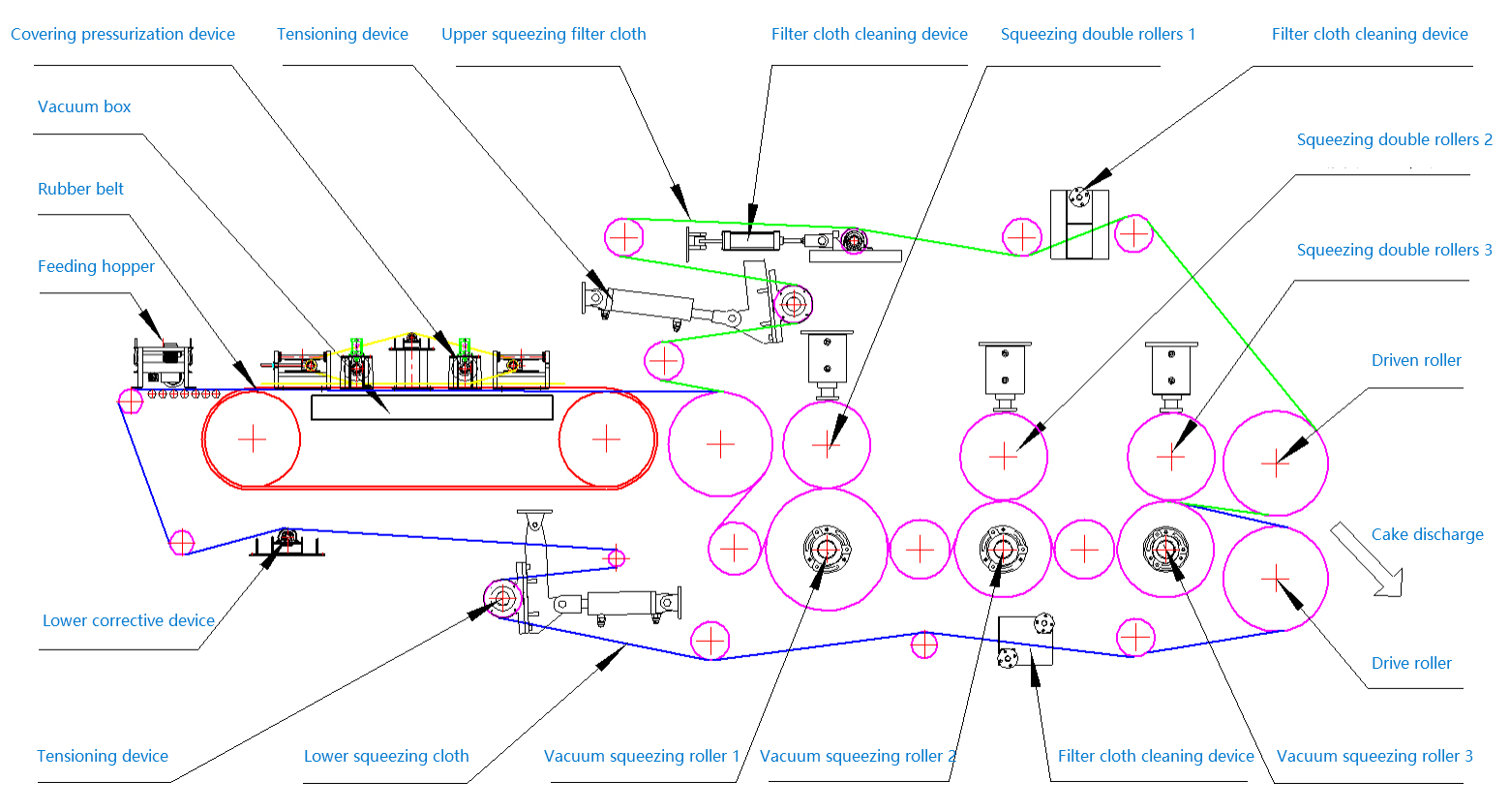

DZG Belt Vacuum Ultra-High Pressure Filter Structure

Principio di funzionamento:

La cinghia in gomma anulare azionata da un motore di riduzione funziona continuamente sulla scatola del vuoto, il panno filtrante che si posa sulla cinghia di gomma funziona in modo sincrono con la cinghia di gomma. Il liquame è uniformemente distribuito sul panno filtrante dalla tramoggia di alimentazione. Quando la scatola del vuoto è collegata al sistema del vuoto, area del vuoto formata sul nastro di gomma, il filtro penetra nel tessuto filtrante e viene raccolto dalle scanalature trasversali sul nastro di gomma e scorre nella scatola del vuoto attraverso i fori al centro della cintura di gomma, Mentre la parte solida viene intercettata e forma una torta su un panno filtrante. La torta filtrante si sposta in avanti con il panno filtrante ed entra nell'area pressurizzata coperta dalla cintura cingolata. Sotto la pressione di diversi gruppi di rulli di pressione, l'acqua viene rimossa dalla torta e poi aspirata al serbatoio filtrato per lo scarico, E poi la torta avvolta dal tessuto filtrante superiore e inferiore entra nella sezione di disidratazione profonda sottovuoto e ad alta pressione, E continua ad essere disidratato sotto la tripla azione di diversi set di rulli per pressa sottovuoto e rulli accoppiati e aspirazione sottovuoto per rimuovere l'umidità dalla torta. Alla fine, la torta viene scaricata dai dispositivi di scarico del panno filtrante superiore e inferiore, il panno filtrante rinnovato dopo il passaggio attraverso il dispositivo di pulizia, e poi passa attraverso i rulli di supporto, i rulli di direzione, dispositivo correttivo e rientra nel ciclo successivo.
