Specifiche del filtro a compressione della cinghia del vuoto DUY
Esempio: esempio: DUY20(6)-8/2000
Cintura D-
Z- Vacuum
-Spremitura a Y
-Area di filtrazione 20-20 ㎡
Area di copertura e pressurizzazione a 6 e 6 °
-8-area di spremitura sottovuoto 8 ㎡
Telaio 2000-larghezza 2m.
| Modello bilanciere | Potenza Host di milwauousilembroids (KW) | Milwau7: 50/50mm (lunghezza telaio) | Arillexlimb burnage mm (larghezza telaio) | Arillaconjensensaftery camera da letto mm (altezza telaio) | H55y cyclt (peso) | Caravallendesmuslimate outfit (consumo di vuoto m3/min) |
| DUY7.5(2.5)-4/1000 | 3.7 5.5 | 14500 | 1600 | 2600 | 16 | 20 12 |
| DUY10(2.5)-4/1000 | 3.7 5.5 | 17000 | 18 | 25 12 |
| DUY12.5(2.5)-4/1000 | 5.5 5.5 | 19500 | 19 | 28 12 |
| DUY15(2.5)-4/1000 | 7.5 5.5 | 21000 | 20 | 35 15 |
| DUY9.75(4)-5/1300 | 7.5 7.5 | 17500 | 1900 | 2600 | 20 | 25 15 |
| DUY13(4)-5/1300 | 7.5 7.5 | 17000 | 21 | 30 15 |
| DUY16.25(4)-5/1300 | 11 7.5 | 19500 | 22 | 35 15 |
| DUY19.5(4)-5/1300 | 11 7.5 | 21000 | 23 | 40 15 |
| DUY22.75(4)-5/1300 | 15 7.5 | 24500 | 24 | 45 15 |
| DUY20(6)-8/2000 | 11 11 | 18100 | 2700 | 2600 | 31 | 50 20 |
| DUY25(6)-8/2000 | 11 11 | 20600 | 32 | 60 20 |
| DUY30(6)-8/2000 | 15 11 | 23100 | 33 | 70 20 |
| DUY35(6)-8/2000 | 15 11 | 25600 | 36 | 80 20 |
| DUY40(6)-8/2000 | 18.5 11 | 28100 | 38 | 90 20 |
| DUY31.25(8)-12/2500 | 15 18.5 | 22600 | 42 | 70 30 |
| DUY37.5(8)-12/2500 | 15 18.5 | 25100 | 45 | 80 30 |
| Duy43,75 (8)-12/2500 | 18.5 18.5 | 27600 | 48 | 90 30 |
| DUY50(8)-12/2500 | 22 18.5 18.5 | 28100 | 51 51 | 110 30 |
| DUY59.25(10)12/2500 | 22 18.5 | 30600 | 54 | 120 30 |
| DUY45(10)-15/3000 | 18.5 22 | 23100 | 3700 | 3600 | 55 | 100 40 |
| DUY52.5(10)-15/3000 | 18.5 22 | 25600 | 58 | 110 40 |
| DUY60(10)-15/3000 | 22 22 22 | 28100 | 61 | 130 40 |
| Duy67,5 (10)-15/3000 | 30 22 | 30600 | 64 | 140 40 |
| DUY75(10)-15/3000 | 37 22 | 33100 | 67 | 160 40 |
| DUY80(16)-25/4000 | 37 30 | 27100 | 100 | 170 65 |
| DUY90(16)-25/4000 | 37 30 | 29600 | 105 | 200 65 |
| DUY100(16)-25/4000 | 45 30 | 33100 | 110 | 210 65 |
| DUY110(16)25/4000 | 45 30 | 35600 | 115 | 220 65 |
| DUY120(16)-25/4000 | 55 30 | 38100 | 120 | 250 65 |
| DUY108(18)-30/4500 | 55 37 | 33200 | 5300 | 3800 | 145 | 220 75 |
| DUY121.5(18)-30/4500 | 55 37 | 37200 | 150 | 250 75 |
| DUY135(18)-30/4500 | 75 37 | 41200 | 155 | 380 75 |
| DUY148.5(18)-30/4500 | 75 37 | 44200 | 160 | 320 75
|
Caratteristiche del filtro a compressione della cinghia del vuoto DUY
Alto grado di automazione, può completare continuamente le funzioni di alimentazione, disidratazione sottovuoto, pressurizzazione, rotolamento, lavaggio in tessuto filtrante, ecc., con altissima efficienza produttiva.
Combinare il filtro a nastro sottovuoto, il filtro a pressa a nastro e il filtro a pressione (può essere chiamato una piastra continua e una filtropressa a telaio) tre in uno, massimo per rimuovere l'acqua.
Struttura ragionevole, basso tasso di guasto dell'attrezzatura, facile da mantenere.

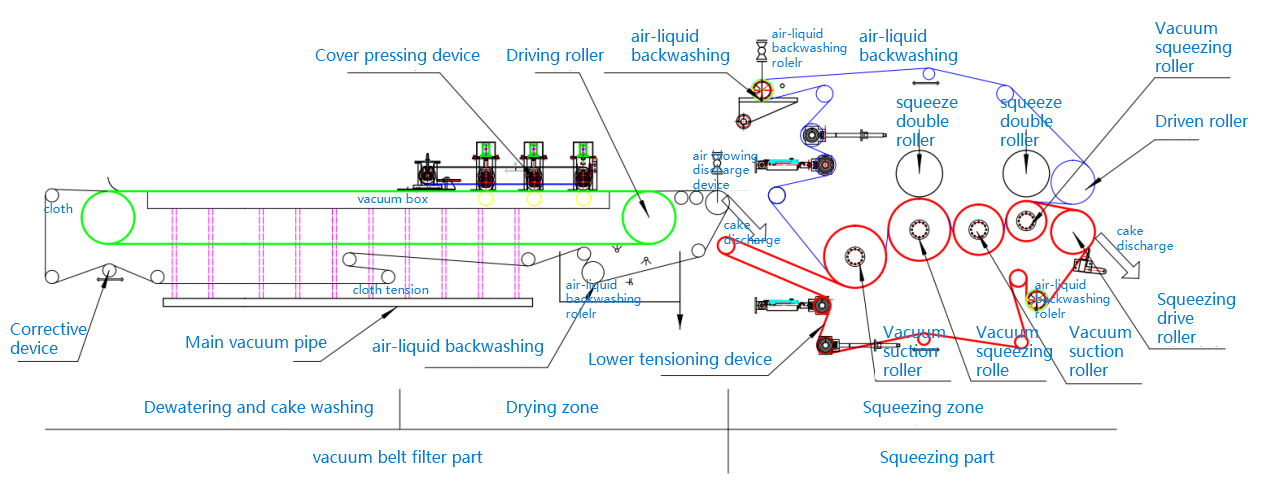

Struttura e principio di lavoro:
Struttura:
L'attrezzatura è composta da una sezione di disidratazione sottovuoto a nastro, una sezione di pressurizzazione rivestita con cintura cingolata e una sezione di spremitura. È composto da tramoggia di alimentazione, cintura in gomma, scatola sottovuoto, dispositivo per il lavaggio di torte, dispositivo di pressatura della copertura della cintura cingolata, dispositivo di correzione del panno filtrante, dispositivo di guida, dispositivo di pulizia del panno filtrante, telai e altri componenti. Utilizza il panno filtrante come mezzo filtrante per utilizzare completamente la gravità dei liquami e l'aspirazione del vuoto per ottenere l'effetto della separazione dei liquidi solidi.
Principio di funzionamento:
Il nastro in gomma anulare è guidato da un motore di riduzione che funziona continuamente sulla scatola del vuoto e il panno filtrante che si è posizionato sulla cinghia di gomma funziona in modo sincrono. Il liquame è uniformemente distribuito sul panno filtrante dalla tramoggia di alimentazione. Quando la scatola del vuoto è collegata al sistema del vuoto, area del vuoto formata sul nastro di gomma, il filtro penetra nel tessuto filtrante e viene raccolto dalle scanalature trasversali sul nastro di gomma e scorre nella scatola del vuoto attraverso i fori al centro della cintura di gomma, Mentre la parte solida viene intercettata e diventa una torta su un panno filtrante. La torta con filtro lavato si sposta in avanti con il panno filtrante ed entra nell'area pressurizzata coperta dalla cintura cingolata, E continua a essere disidratato sotto la doppia azione della forza di pressatura dei rulli di pressione e della forza di aspirazione del vuoto.
Dopo che la torta del filtro entra nell'area di pressatura, il panno filtrante è guidato dal motore di riduzione continua a funzionare in modo sincrono in avanti, la torta del filtro viene avvolta nei panni filtranti superiori e inferiori. Sotto la tripla azione della forza di pressatura e cesoia, aspirazione sottovuoto e forza di rotolamento, massima rimozione dell'acqua dalla torta, alla fine la torta filtrante viene scaricata attraverso i dispositivi di scarica superiore e inferiore del rullo di azionamento a pressione. Dopo che la torta è stata rimossa, il panno filtrante viene pulito e rinnovato dal dispositivo di pulizia del lavaggio superiore e inferiore, E poi ri-entra nell'area di filtrazione dopo aver superato un set di rulli di supporto e dispositivo correttivo, e poi entra nel ciclo di filtrazione successivo. V
